Guida alle pompe centrifughe ad alto flusso: tipi, dimensioni e attività del processo chimico

Se avete mai dimensionato una linea di trasferimento per un grande parco serbatoi o avete osservato un circuito di circolazione in difficoltà perché la pompa è stata scelta solo in base alla prevalenza, sapete già che “flusso elevato” è un termine relativo. Nel lavoro con pompe centrifughe, di solito significa un punto di lavoro in cui il volume conta più della pressione. La pompa può spostare acqua di raffreddamento, fluido di processo chimico, salamoia o un prodotto a bassa viscosità attraverso un'ampia rete di tubazioni e la girante e l'involucro sono disposti per far passare quel volume in modo efficiente. Alla Jiangsu Feixiang Pump Manufacturing Co., Ltd., il nostro lavoro quotidiano con impianti chimici e utenti di processi ci ha insegnato che la migliore pompa centrifuga ad alto flusso è raramente quella più grande sulla scheda tecnica; è quello che corrisponde alla curva del sistema, al fluido e alla realtà della manutenzione.

Cosa significa "flusso elevato" per una pompa centrifuga

La portata è il volume erogato da una pompa per unità di tempo, mentre la prevalenza è l'energia che aggiunge per unità di peso del liquido. Una pompa centrifuga ad alta portata si trova verso il lato destro della sua curva di prestazione: volume elevato, prevalenza spesso modesta. Ecco perché queste pompe utilizzano comunemente una girante a sbalzo monostadio, un'ampia voluta e ampi passaggi di aspirazione e scarico. La velocità specifica aumenta all'aumentare del flusso rispetto alla prevalenza, spostando i progetti verso giranti a flusso misto e a flusso assiale quando il requisito di prevalenza è molto basso e il requisito di volume è molto elevato.

È importante non confondere il flusso elevato con l'alta pressione. Una pompa può avere un telaio di grandi dimensioni ma erogare comunque solo poche barre di prevalenza. Al contrario, una pompa multistadio può produrre alta pressione con una portata relativamente modesta. La questione pratica è dove la curva del sistema interseca la curva della pompa e se la pompa selezionata funziona vicino al suo punto di migliore efficienza. Per liquidi a bassa viscosità come acqua, solventi e molti flussi chimici, le pompe centrifughe sono una scelta naturale perché possono far passare volumi elevati con una costruzione relativamente semplice.

Configurazioni comuni di pompe centrifughe ad alto flusso

Le esigenze di portata elevata sono soddisfatte da diverse disposizioni di pompe e la scelta giusta dipende dalla prevalenza, dalla disposizione, dal fluido e dalla frequenza di funzionamento dell'unità. Una pompa di processo orizzontale monostadio è spesso la prima opzione per il trasferimento generale perché è accessibile e di facile manutenzione. Le pompe verticali risparmiano spazio sul pavimento e mantengono un breve percorso di aspirazione nei pozzetti o nei pozzetti di circolazione. Le pompe a flusso assiale portano avanti il ​​concetto di flusso elevato, utilizzando giranti a elica per volumi molto grandi a bassa prevalenza. Le unità multistadio entrano in gioco quando lo stesso flusso deve essere erogato a una pressione maggiore, anche se l'involucro diventa più lungo e complesso.

Nel servizio chimico, la pompa deve anche rispettare i materiali e la tenuta. Una pompa standard per processi chimici può essere fornita in ghisa, acciaio inossidabile o altre leghe, con tenute meccaniche adatte al fluido. Potrebbe essere necessaria una pompa rivestita o resistente alla corrosione per acidi, alcali e soluzioni saline. Per compiti di circolazione molto grandi, come i circuiti di evaporazione e cristallizzazione, un design a flusso assiale può essere più efficiente che forzare una pompa centrifuga ad alto flusso a funzionare lontano dal suo punto migliore. Il nostro discussione sulle prestazioni della pompa a flusso assiale copre questo compromesso in modo più dettagliato.

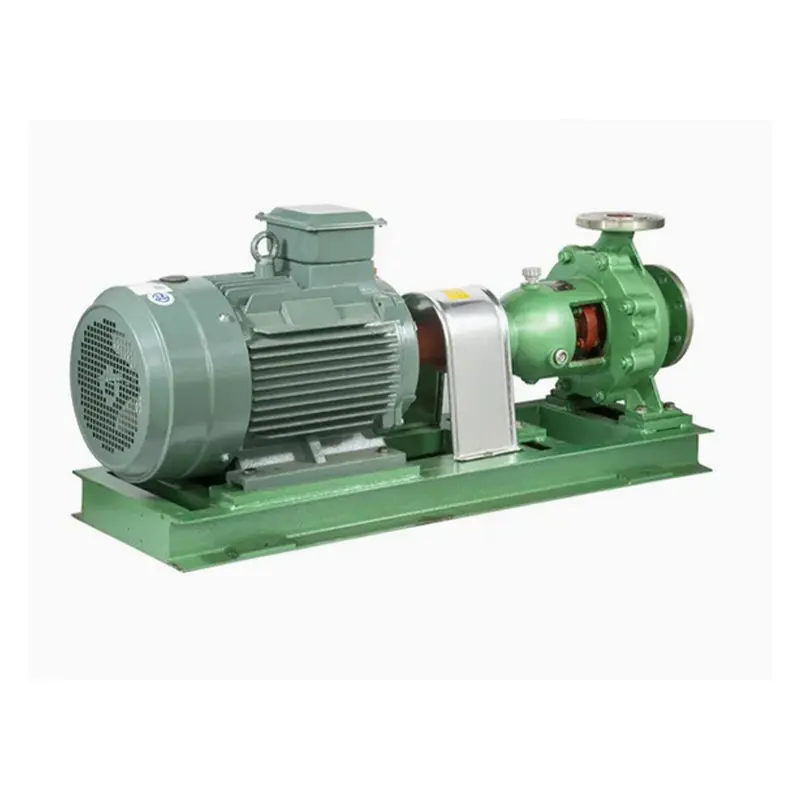

Pompa centrifuga chimica orizzontale di tipo IH Per liquidi corrosivi, simili all'acqua, senza solidi, questa pompa ISO2858 monostadio offre un'ampia gamma di portata e prevalenza per i processi chimici. Visualizza il prodotto →

Confronto rapido dei modelli di pompe ad alta portata

Dove si inseriscono le pompe centrifughe ad alta portata negli impianti di processo

Le pompe centrifughe ad alto flusso compaiono in più luoghi di quanto molte persone si aspettino. Gestiscono l'acqua di raffreddamento e l'acqua di servizio, trasferiscono il prodotto tra serbatoi, alimentano gli scrubber, fanno circolare la salamoia o il fluido termico e supportano i sistemi di rivestimento del reattore. Negli impianti chimici, la stessa famiglia di pompe può essere utilizzata per soluzioni diluite, solventi e altri liquidi a bassa viscosità, a condizione che i materiali e le guarnizioni a contatto con il fluido siano compatibili. Quando il flusso contiene solidi o gas, il quadro cambia e potrebbe essere necessaria una progettazione diversa o un'installazione modificata.

Una distinzione utile è tra trasferimento e circolazione. Una pompa di trasferimento solitamente ha un ciclo di avvio e arresto definito e potrebbe richiedere funzionalità di autoadescamento o di aspirazione. Una pompa di circolazione funziona per lunghi periodi, quindi l’efficienza e il funzionamento stabile vicino al punto di migliore efficienza contano di più. I circuiti di evaporazione e cristallizzazione sono un buon esempio: la pompa deve spostare un grande volume di liquido con una bassa prevalenza disponibile e la selezione errata può causare cavitazione, vibrazioni o assorbimento di potenza non necessario. Questo è uno dei motivi per cui la nostra gamma di pompe comprende sia centrifughe di processo che pompe centrifughe pompe chimiche a flusso assiale per una circolazione ad alto volume.

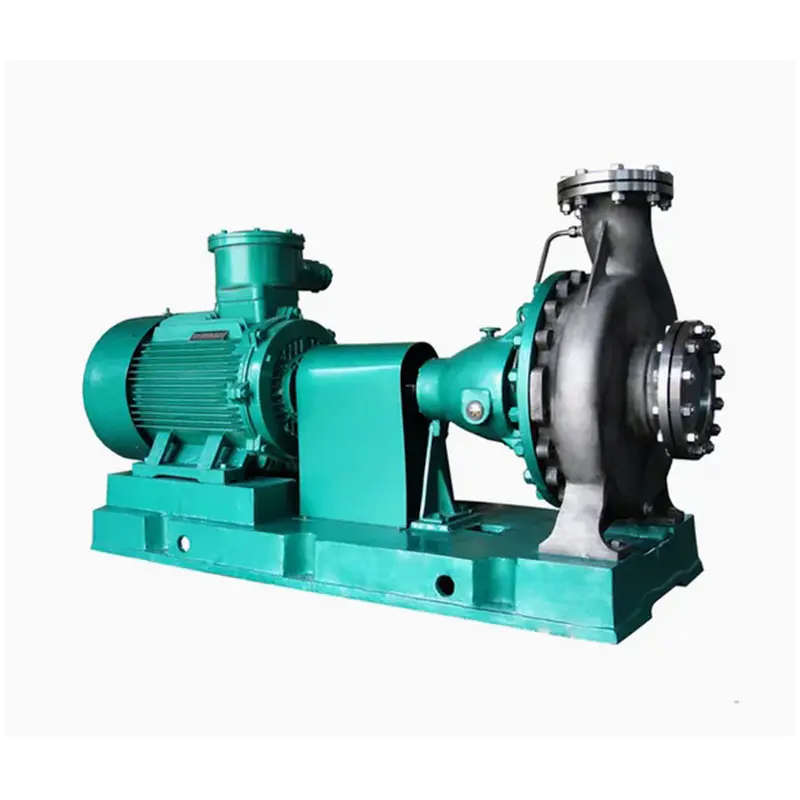

Pompa per processi chimici standard CZ Pompa per processi chimici ad apertura posteriore per fluidi corrosivi o ad alta temperatura, con portate fino a 1500 m³/h e manutenzione senza apertura tubazione. Visualizza il prodotto →

Lista di controllo per il dimensionamento e la selezione

Una selezione affidabile inizia dai dati, non dalla dimensione del frame. Annotare il flusso normale e massimo, la prevalenza richiesta, le proprietà del fluido e la temperatura operativa prima di osservare le curve. Quindi controllare attentamente il lato di aspirazione. Molte pompe ad alta portata sono accusate di cavitazione quando il vero problema è un'insufficiente altezza di aspirazione positiva netta disponibile, una linea di aspirazione lunga o un gomito mal posizionato. I seguenti controlli costituiscono un punto di partenza pratico.

1. Punto di lavoro: Confermare il flusso e la prevalenza di progetto, oltre a qualsiasi margine di capacità futura. Evitare di aggiungere margini arbitrari che spingano la pompa all'estrema destra della sua curva.
2. Dati fluidi: Registra viscosità, densità, contenuto di solidi, gas disciolto, corrosività e temperatura. Questi determinano il tipo di pompa, i materiali e la disposizione delle guarnizioni.
3. Margine NPSH: Confrontare l'NPSH disponibile con l'NPSH richiesto nell'intero intervallo di portata, non solo nel punto di progettazione.
4. Materiali e guarnizioni: Abbinare le parti bagnate al fluido e scegliere un piano di lavaggio della tenuta che possa essere mantenuto sul campo.
5. Driver e controllo: Controllare il dimensionamento del motore, il metodo di avviamento, il funzionamento a velocità variabile e l'effetto della variazione di velocità su portata e prevalenza.
6. Disposizione: Mantenere la tubazione di aspirazione corta e diretta, fornire un'adeguata sommersione e lasciare spazio per l'accesso per la manutenzione.

È utile anche chiedersi come verrà utilizzata la pompa. Un'unità che funziona a pieno regime per anni ha priorità diverse da una che viene strozzata o cambiata frequentemente. Se il sistema necessita di un ampio intervallo di flusso, il controllo a velocità variabile può essere più utile di un trim della girante più grande. Se il fluido è corrosivo, una struttura rivestita o inossidabile può costare di più in anticipo ma ridurre i tempi di fermo. L'obiettivo non è trovare il numero di flusso più alto; è trovare una pompa che rimanga all'interno di una finestra operativa sana.

Note di installazione, funzionamento e manutenzione

Le pompe centrifughe ad alta portata premiano una buona installazione. La cementazione della piastra di base, l'allineamento degli alberi e il supporto delle tubazioni sono importanti perché grandi volumi di flusso possono produrre forze di reazione notevoli. La tubazione di aspirazione deve essere priva di punti alti in cui possa accumularsi aria e la pompa non deve mai funzionare a secco a meno che non sia progettata specificatamente per tale compito. Durante la messa in servizio, controllare la rotazione, le perdite delle guarnizioni, le vibrazioni e la corrente del motore nel punto di funzionamento effettivo. Una pompa rumorosa o vibrante all'avvio potrebbe cavitare, essere disallineata o funzionare lontano dalla portata prevista.

Nel funzionamento quotidiano, osservare la pressione di aspirazione, la pressione di scarico, l'indicazione del flusso e la temperatura dei cuscinetti. Una perdita graduale di flusso può indicare una girante usurata, un filtro di aspirazione parzialmente bloccato o un cambiamento nel processo. I guasti alle tenute meccaniche spesso sono dovuti al funzionamento a secco, a uno scarso flusso di lavaggio o a un disallineamento piuttosto che alla tenuta stessa. Conserva anelli antiusura e guarnizioni di ricambio per le unità critiche e registra la curva della pompa al momento della messa in servizio in modo che i futuri cambiamenti delle prestazioni possano essere giudicati rispetto a un riferimento noto. Per applicazioni ad alta temperatura o corrosive, un programma di manutenzione preventiva basato sulle condizioni delle guarnizioni e sull'andamento delle vibrazioni è solitamente più utile di un intervallo di revisione fisso.

Pompa a flusso assiale verticale per servizi ad alto volume Pompa a flusso assiale verticale per carichi elevati e bassa prevalenza; l'orientamento salvaspazio è adatto all'irrigazione, al controllo delle inondazioni, al trattamento delle acque reflue e alle installazioni limitate. Visualizza il prodotto →

Collaborazione con un produttore di pompe per servizi a portata elevata

Jiangsu Feixiang Pump Manufacturing Co., Ltd. costruisce pompe chimiche dagli anni '80 e la nostra gamma di prodotti comprende pompe per processi chimici, pompe resistenti alla corrosione, pompe ad alta temperatura, pompe a flusso assiale, pompe autoadescanti e relative apparecchiature. Questa ampiezza è utile quando un servizio di flusso elevato si sovrappone alla compatibilità chimica o all’alta temperatura, perché la conversazione può spostarsi da “quale pompa è più grande” a “quale combinazione idraulica e materiale si adatta a questa linea”. Le nostre famiglie di pompe di processo CZ, HJ, IH e ZA servono diverse parti di tale mappa, mentre le pompe di circolazione a flusso assiale e verticale coprono applicazioni di grandi volumi e a bassa prevalenza.

Se stai progettando una nuova installazione o stai sostituendo una pompa che non è mai stata del tutto adatta, inviaci la portata, la prevalenza, i dati del fluido, la temperatura e un semplice schizzo del layout delle tubazioni. Possiamo esaminare insieme a voi il compito e consigliarvi una configurazione pratica. L'obiettivo è una pompa centrifuga ad alto flusso che svolga il suo lavoro in modo silenzioso, efficiente e con una manutenzione che il tuo team possa effettivamente gestire.
